Tulaga & atamai 15S BMS a'oa'oga uaea
Ave le 15 fa'asologa ma le 12 parallel 18650 pusa maa e fai ma fa'ata'ita'iga

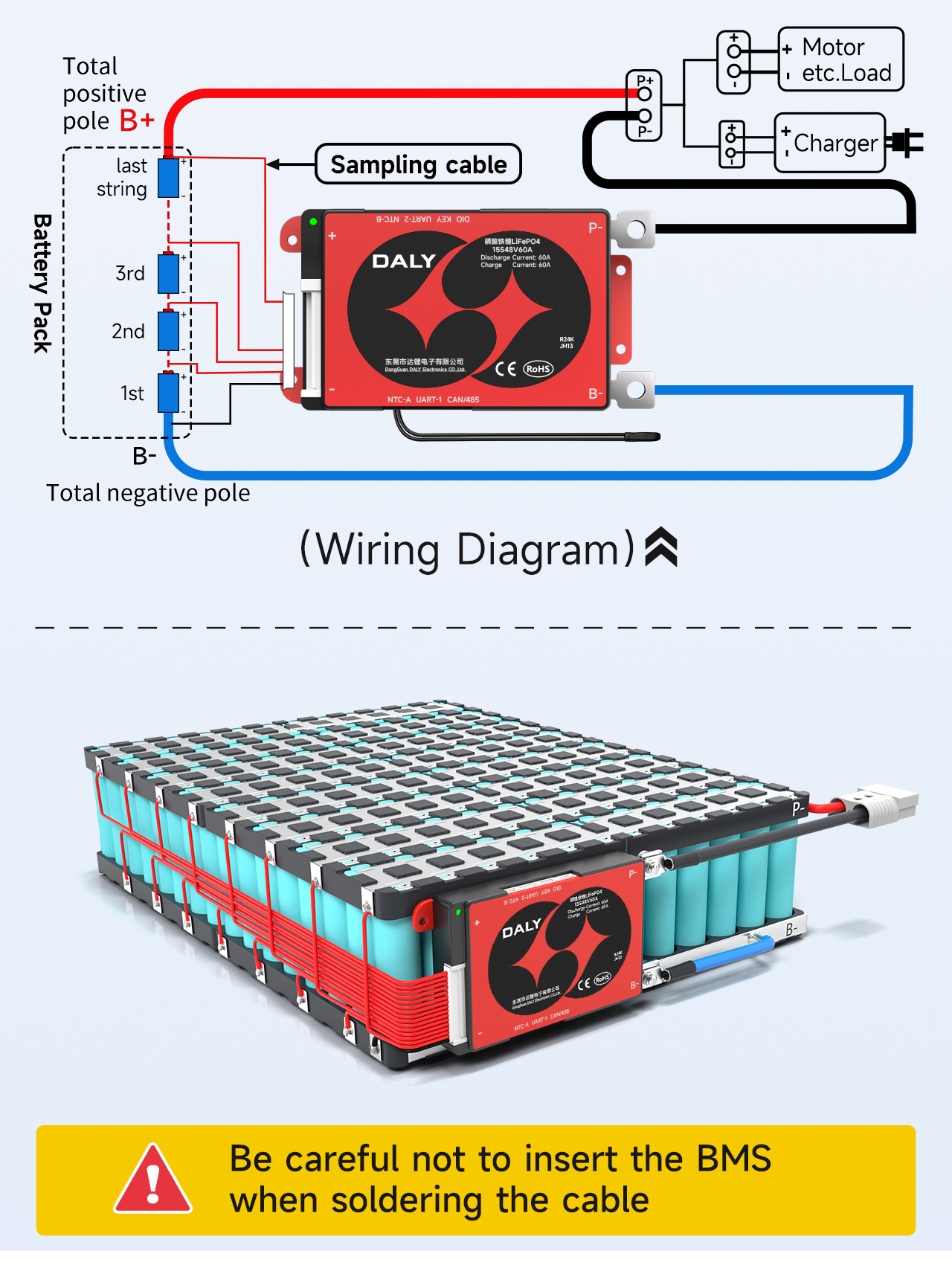

Fa'aeteete 'aua ne'i fa'aofiina le laupapa puipui pe a fa'apipi'i le uaea
Ⅰ. Faailoga le faasologa o laina faataitai

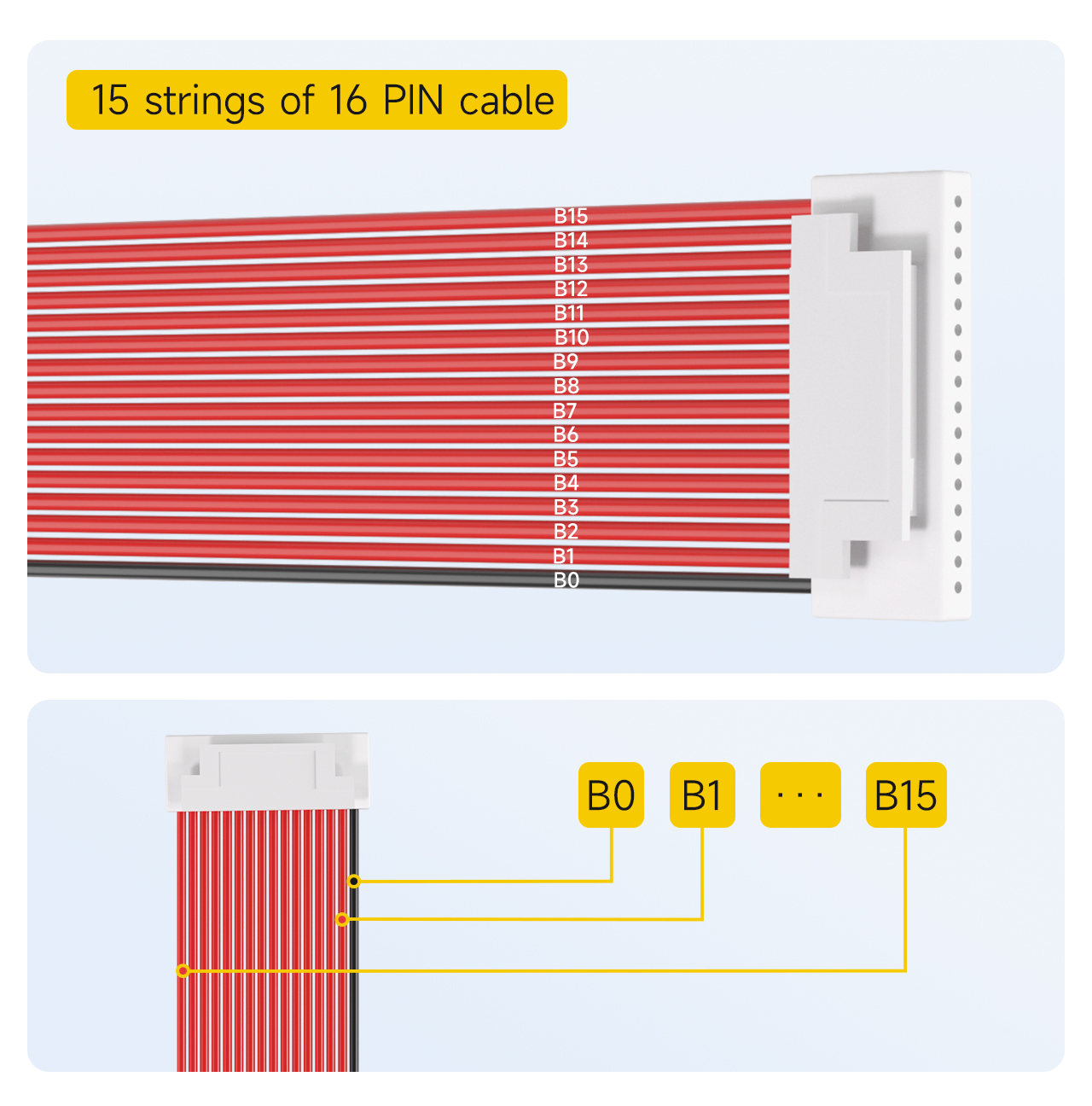

15 manoa o16uaea PIN
Fa'aaliga: Le uaea fa'ata'ita'i fa'ata'ita'i mo15- manoa puipuiga laupapa faatulagaga o le16PIN.
1. Faailoga le uaea uliuli o le B0.
2. O le uaea mumu muamua i tafatafa o le uaea uliuli ua faailogaina o le B1
... (ma isi, faailoga faasolosolo)
16. Seia oo i le uaea mumu mulimuli, ua faailogaina o le B15.

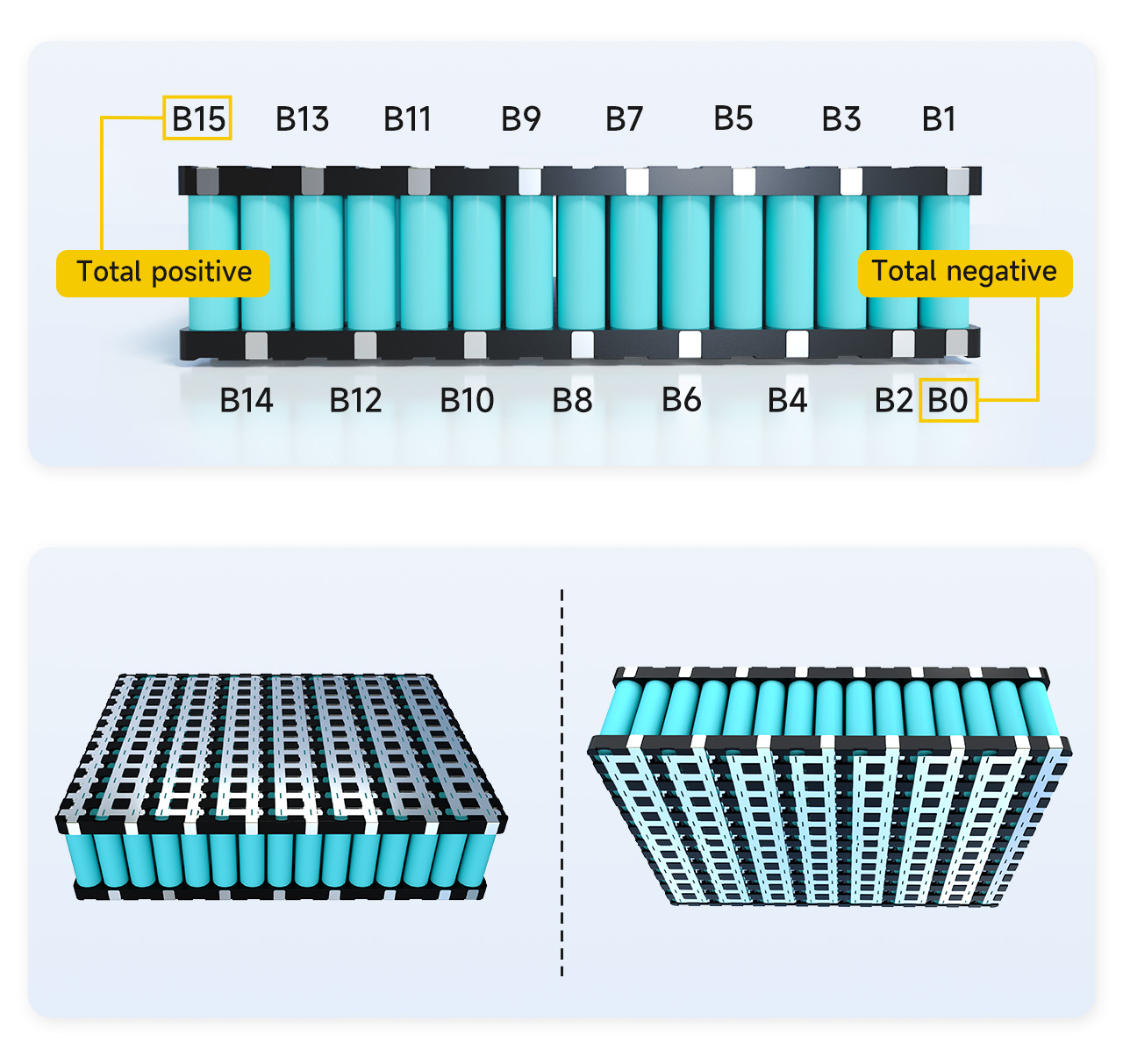

Ⅱ. Fa'ailoga le fa'asologa o vaega ueloina maa
Su'e le tulaga o le pito uelo fetaui o le uaea, faailoga muamua le tulaga o le tulaga tutusa i luga o le maa
1. O le aofa'i o pou leaga o le pusa maa ua fa'ailogaina o le B0
2. O le sootaga i le va o le pou lelei o le manoa muamua o maa ma le pou le lelei o le manoa lona lua o maa ua faailogaina o le B1
3. O le sootaga i le va o le pou lelei o le manoa lona lua o maa ma le pou le lelei o le manoa lona tolu o maa ua faailogaina o le B2
... (ma faapena atu ai lava)
15. Le sootaga i le va o le pou lelei o le14manoa maa ma le pou leaga o le15ua faailogaina le manoa o le maa o le B14.
16. O le eletise lelei o le manoa 15th maa ua faailogaina o le B15.
Manatua: Talu ai o le pusa maa e 15 manoa, o le B15 o le aofaʻi atoa o pou lelei o le pusa maa. Afai o le B15 e le o le tulaga lelei atoa o le pusa maa, e faʻamaonia ai e sese le faʻasologa o le makaina, ma e tatau ona siaki ma toe makaina.

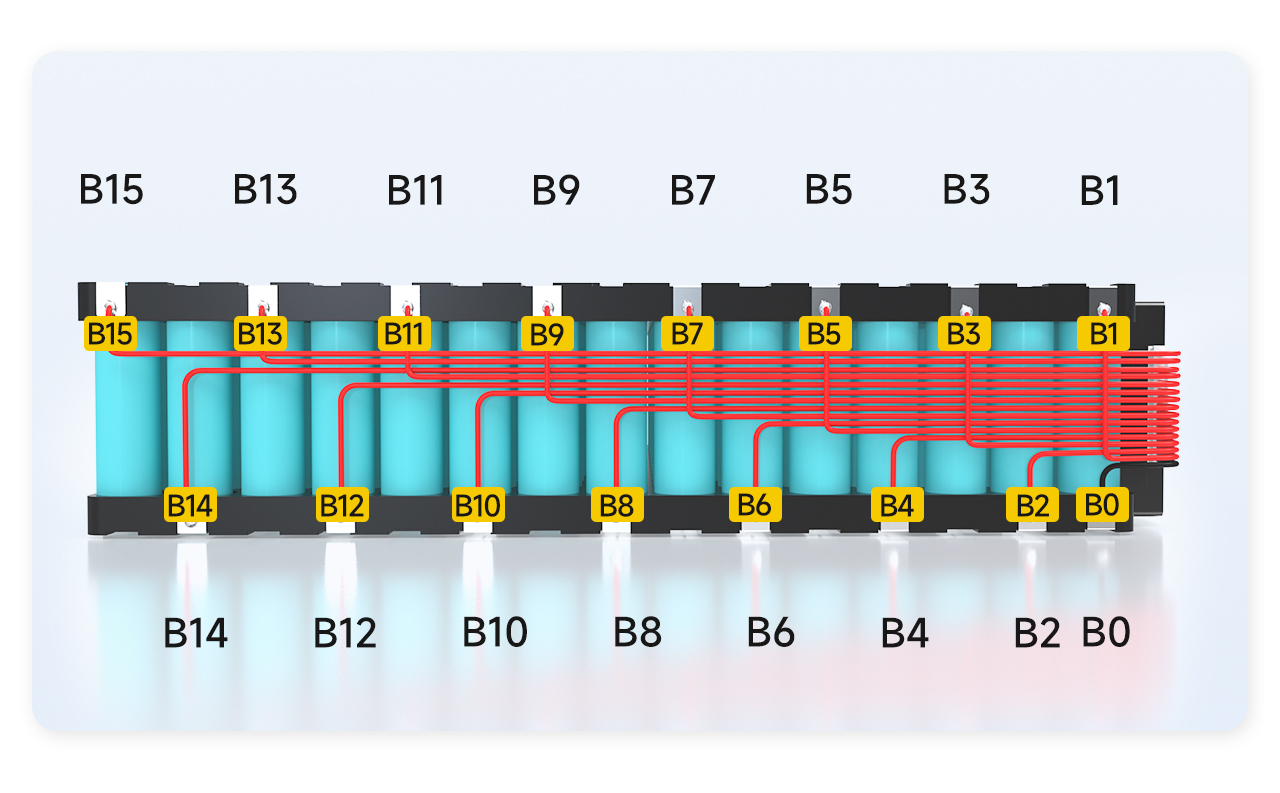

Ⅲ. Soldering ma uaea
1. O le B0 o le uaea e soldered i le tulaga B0 o le maa.
2. O le uaea B1 o loʻo faʻapipiʻiina i le tulaga B1 o le maa.
... (ma isi, uelo i le faasologa)
16. O le uaea B15 ua faʻapipiʻiina i le tulaga B15 o le maa.

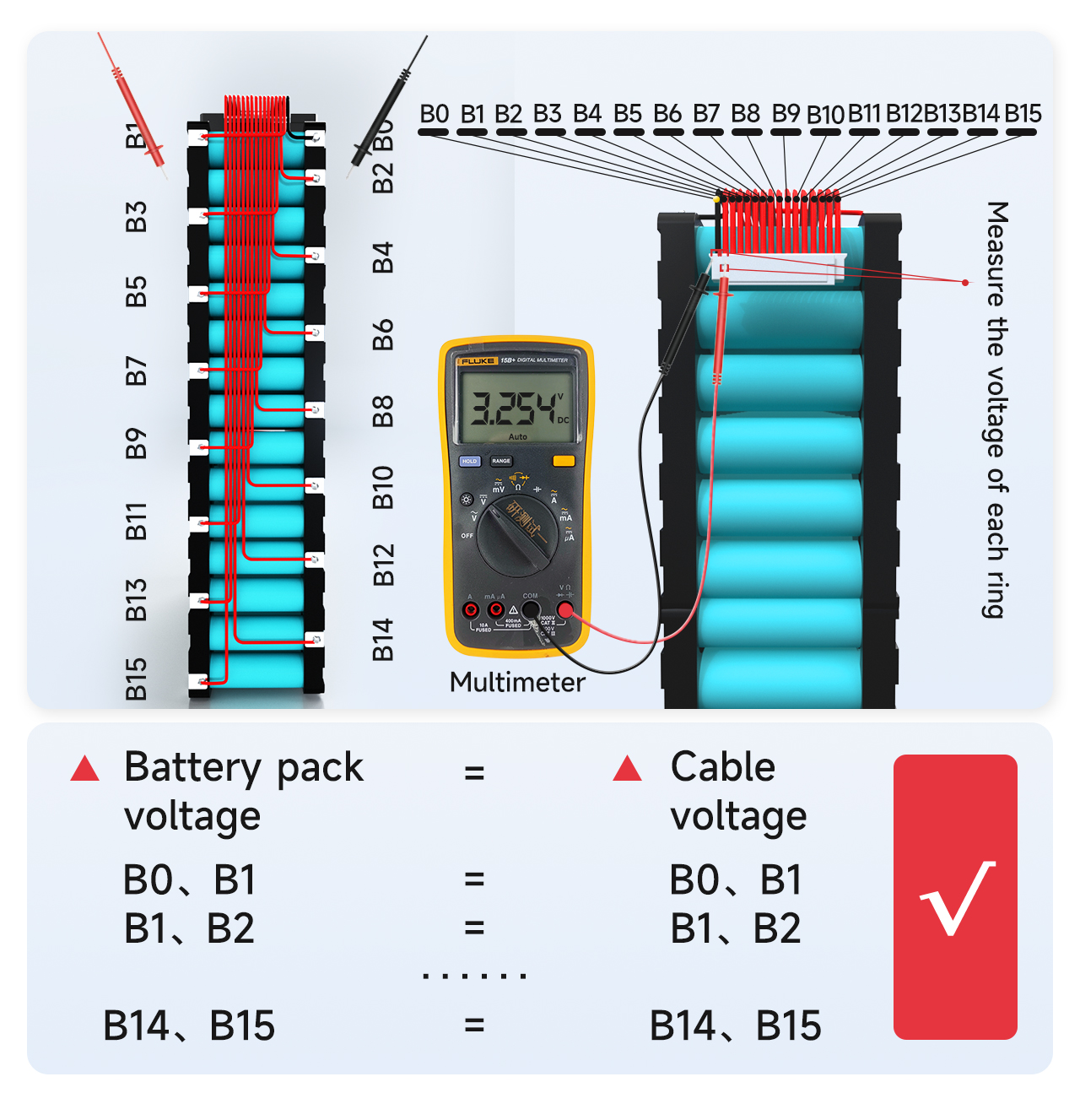

Ⅳ. Su'e voltage
Fua le voltage i le va o uaea lata ane ma se multimeter e faʻamaonia ai o le saʻo saʻo e aoina e uaea.
1. Fua pe tutusa le voltage o le cable B0 i le B1 ma le voltage o le pusa maa B0 i le B1. Afai e tutusa, e faʻamaonia ai e saʻo le aoina o le voltage. Afai e leai, e faʻamaonia ai o le laina aoina e vaivai le faʻafefe, ma e manaʻomia le toe faʻaleleia o le uaea. I se fa'atusa, fua pe sa'o le aoina mai o voltage o isi manoa.
2. Ole eseesega ole voltage o manoa taitasi e le tatau ona sili atu ile 1V. Afai e sili atu i le 1V, o lona uiga o loʻo i ai se faʻafitauli i le uaea, ma e tatau ona e toe faia le laasaga muamua mo le iloa.
Ⅴ. Su'esu'ega o le lelei o le laupapa puipui
! Ia mautinoa i taimi uma e iloa lelei le voltage sa'o a'o le'i fa'apipi'i le laupapa puipui!

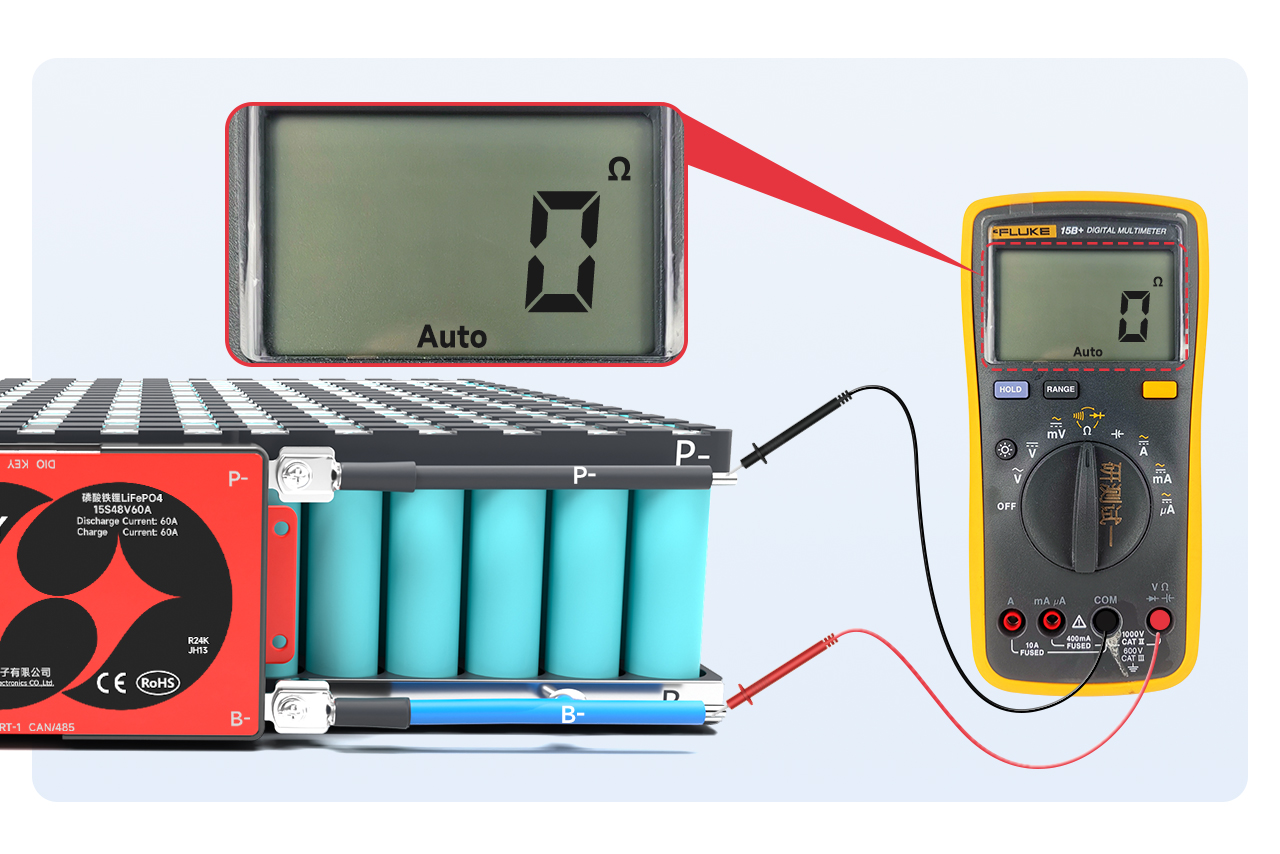

Fetuuna'i le multimeter i le maualuga o le tetee i totonu ma fua le tetee i totonu i le va o le B- ma le P-. Afai e fesoʻotaʻi le teteʻe i totonu, e faʻamaonia ai e lelei le laupapa puipuiga.
Manatua: E mafai ona e faʻamasinoina le faʻauluina e ala i le vaʻavaʻai i le tau o le tetee i totonu. O le tau o le tetee i totonu o le 0Ω, o lona uiga o le taʻavale. Ona o le sese o le multimeter, e masani lava e itiiti ifo i le 10Ω o lona uiga o le taʻavale; e mafai foi ona e fetuutuunai le multimeter i le fati. E mafai ona faalogoina se leo tagi.
Fa'aaliga:
1. O le laupapa puipui ma se ki malu e manaʻomia le gauai atu i le faʻaogaina o le ki pe a tapunia le ki.
2. Afai e le o faʻatautaia e le laupapa puipuiga, faʻamolemole taofi le isi laasaga ma faʻafesoʻotaʻi le aufaigaluega faʻatau mo le gaioiga.
Ⅵ. Faʻafesoʻotaʻi le laina faʻapipiʻi

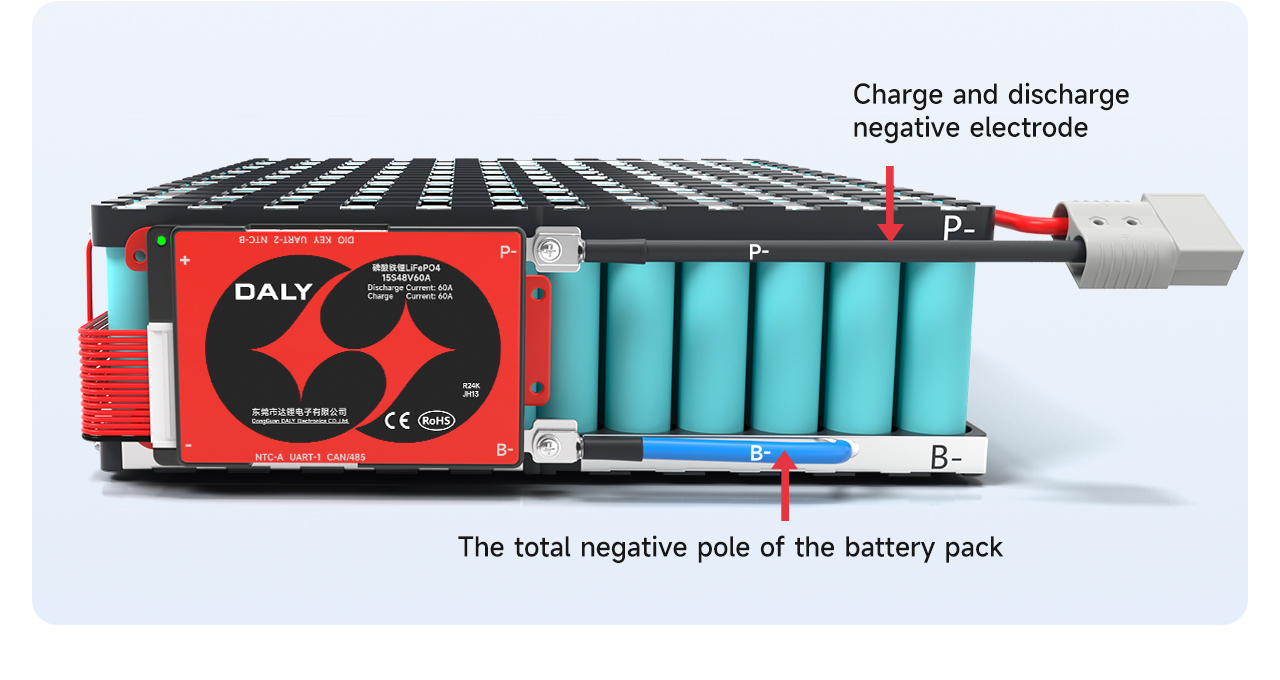

A uma ona mautinoa o le laupapa puipui e masani, faʻapipiʻi le B- uaea lanumoana i luga o le laupapa puipui i le aofaʻi leaga B- o le pusa maa. O le P-laina i luga o le laupapa puipuiga e soldered i le pole le lelei o le moliaga ma le lafoaia.
A maeʻa le faʻapipiʻiina, siaki pe o le voltage o le overprotection board e ogatasi ma le voltage maa.
Su'esu'e le malosi o luga o le laupapa: (B-, P+) voltage = (P-, P+) voltage
O le pou lelei o le molia ma le lafoaia e fesoʻotaʻi saʻo ma le aofaʻi o pou lelei o le pusa maa.
Faʻaaliga: O le vaʻavaʻa faʻapipiʻi ma le faʻamalo o le vaeluaga o le laupapa puipui e vavae ese, ma o le C-laina faaopoopo (e masani ona faʻaalia i le samasama) e manaʻomia ona faʻafesoʻotaʻi i le pou le lelei o le uta; e fesoʻotaʻi le laina-P i le pou le lelei o le lafoaia.

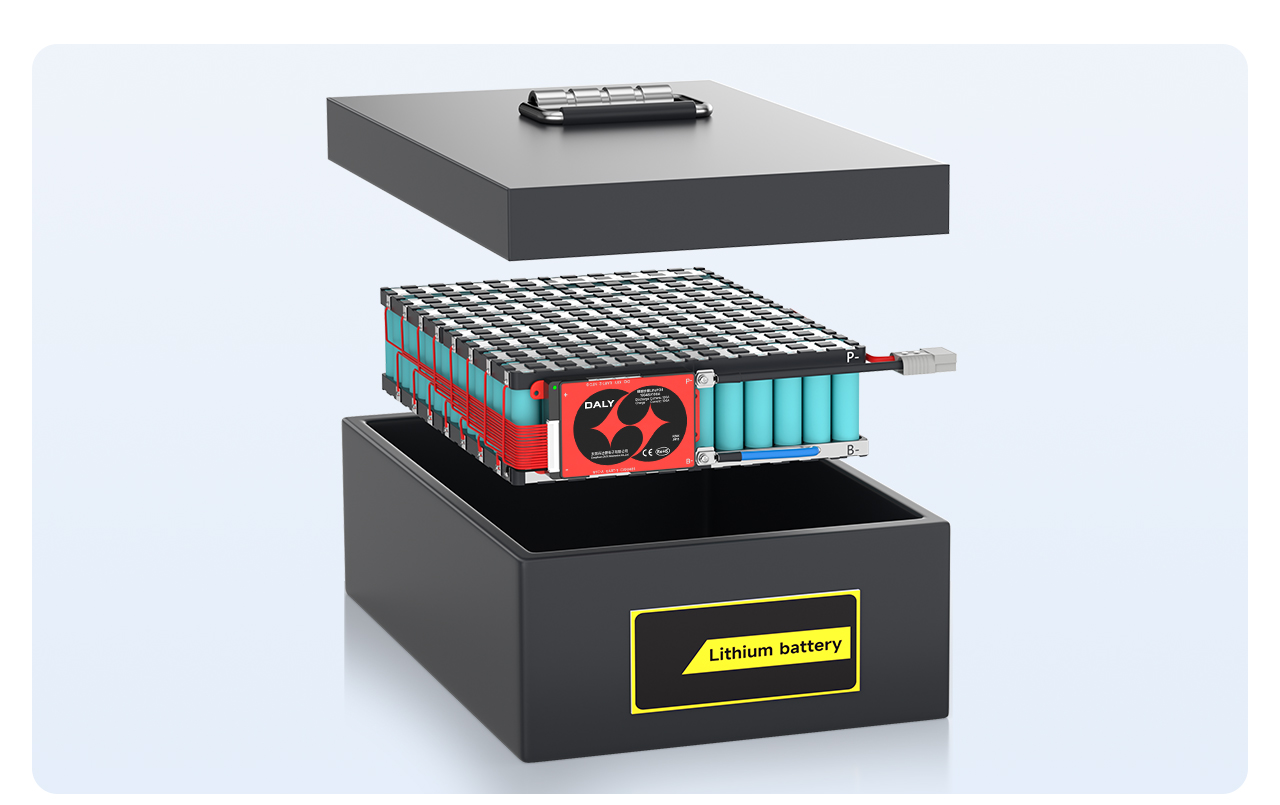

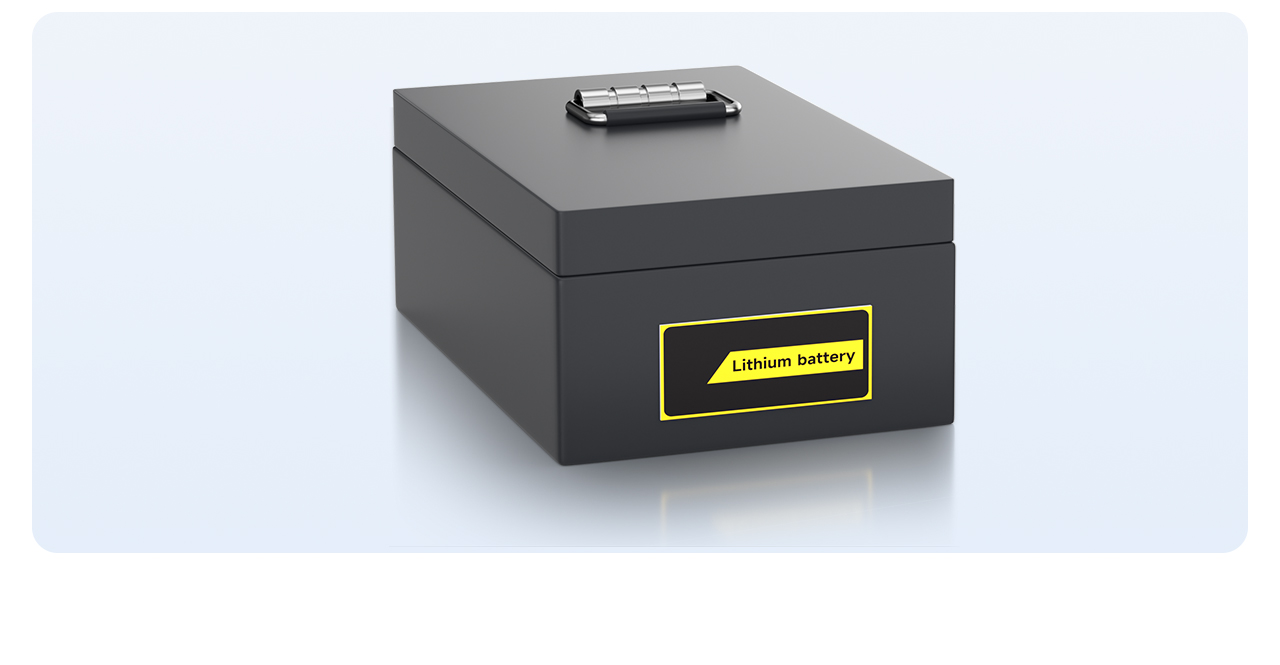

Mulimuli ane, tu'u le pusa ma'a i totonu o le pusa ma'a, ma fa'apipi'i se pusa ma'a ua mae'a
